SE-AG系列智能型電子選相合閘裝置

產品介紹

智能型電子選相合閘控制裝置主要用于電器產品的短路分斷試驗、斷路器瞬動脫扣特性試驗、斷路器諧波電流、電壓暫降試驗等，可替代原有的機械式選相合閘開關,實現高精度的合閘角度控制和輸出波形控制。智能型電子選相合閘控制裝置結合了微處理器技術和晶閘管控制技術，通過控制晶閘管的觸發脈沖相位來控制合閘的投入角度以及通斷時間，滿足斷路器標準所規定的試驗要求，同時也滿足電器產品研發試驗時對電流直流分量的特殊要求。

符合標準：產品符合低壓電器產品標準相關試驗要求,按標準要求進行功能設計,產品符合的標準包括:

GB14048.1

GB14048.2

GB10963.1

GB13539

GB16916.1

GB16917.1

GB24350

產品優勢：智能電子選相合閘裝置與機械觸點式開關相比，具有一系列優點:

智能化

可靠性高

分合速度快

高精度

無噪聲

無電弧

耐震動

抗沖擊

小型化

長壽命

性能特點

技術性能：電壓范圍：(AC110V-1140V)×110%；頻率：50Hz/60Hz；電流范圍：0.5kA-120kA；開關極數：單極、二極、三極。

選相合閘功能：同步電壓：(AC110V-1140V)×110%；試驗回路功率因數：0.2-0.99；通電時間(瞬動)：10ms-5000ms，分辨率0.1ms；選相角度：0-180° ；合閘精度：≤±1°，重復合閘誤差：≤±1°。

抗干擾措施：控制器輸出采用光纖和光電轉換隔離；控制器具有良好的EMC和抗EMI能力；選相合閘開關與試驗回路中的其它開關元件獨立控制,互不影響。

通信與控制功能：硬件通信接口具備與上位機進行遠程通訊的能力；上位機可通過通信設置選相角度、設置選相開關的固有動作補償時間；裝置可通過計算機控制與其它電器聯動,組成全自動系統。

附加功能：電壓暫降功能：可模擬不同初相位、不同持續時間下的電壓暫降波形；諧波調制功能：可通過控制晶閘管開通角，調制產生不同比例諧波；可返回功能：可驗證設備在一定電流及時間下的返回能力。

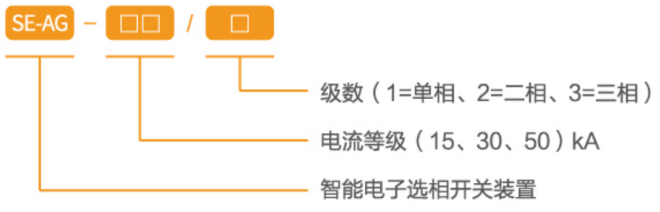

訂貨信息

型號	名稱	功率單元	相數
SE-AG-0.5/1(3)	選相合閘裝置(成套）	0.5kA	單/三相
SE-AG-1.0/1(3)	選相合閘裝置(成套）	1.0kA	單/三相
SE-AG-15/1(3)	選相合閘裝置(成套）	15kA	單/三相
SE-AG-30/1(3)	選相合閘裝置(成套）	30kA	單/三相
SE-AG-50/1(3)	選相合閘裝置(成套）	50kA	單/三相
SE-AG-120/1(3)	選相合閘裝置(成套）	120kA	單/三相
SE-AGK-KZ	獨立控制器	/	/
SE-AGF-ZK	主控板	/	/
SE-AGF-CM	觸摸屏	/	/
SE-AGF-CF	觸發單元	/	/
